RS65R5691B4/ST with SpaceMax™, 625L ตู้เย็นปี 2019 ( )

RS65R5691B4/ST ราคาเปิดตัว 69,990 บ.

การรับประกัน : ตัวเครื่องรับประกัน 1 ปี (12 เดือน) / คอมเพรสเซอร์รับประกัน 10 ปี (Digital Inverter)

ขยายการรับประกัน 5 ปี ในโปรโมชั่น5 Year Carel(เมื่อซื้อสินค้า01 เม.ย. 62 - 30 ธ.ค. 63 และต้องลงทะเบียน 30 วันนับจากวันที่ซื้อ ) รายละเอียด<คลิ๊ก>

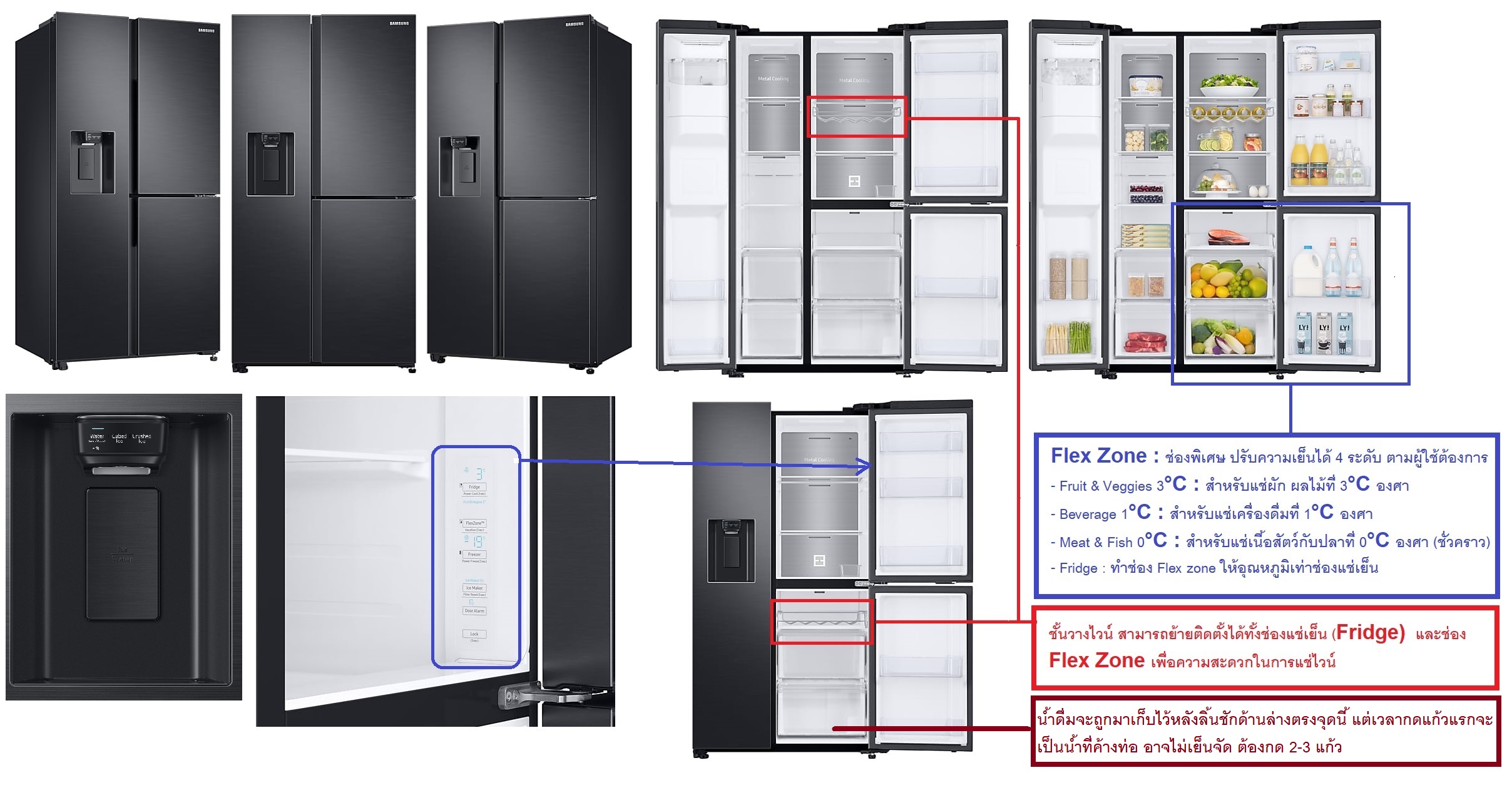

- เพิ่ม Flex Zone ช่องพิเศษ ปรับอุณหภูมิได้ตามต้องการ 4 ระดับ
- ขนาด 22 Q ข้างในจุได้มากกว่าเดิม
- Auto Ice maker ทำน้ำแข็งอัตโนมัติ โดยต่อน้ำจากข้างนอก ผ่านตัวกรองแบบท่อยาวข้างนอก (ไม่มีกล่องน้ำ 5 ลิตร)
- Filter กรองน้ำ HAFEX/EXP หรืออีก Part เป็น DA29-10105J สามารถหาซื้อตามร้านทั่วไป
- ระบบ All Around Coolling แผง EVAP ตัวเดียว ดูข้อมูล website ที่ https://www.samsung.com/th/refrigerators/ref-sbs-rs5000/
ดูคู่มือ (คัดลอกวางใน This PC) T:Structure of Drive T2.PRODUCT KNOWLEDGEHA PRODUCTREFRIGERATOR_ตู้เย็นSBS SIDE BY SIDE1.USER & SERVICE MANUALSUser ManualRSRS65R5691B4_ST

คู่มือการใช้งานภาษาอังกฤษ : https://downloadcenter.samsung.com/content/UM/201905/20190529130002181/DA68-03844A-00_EN_SBS_RS5000R_3Door_Basic_EN0318.pdf

Filter กรองน้ำ อยู่ด้านนอก DA29-10105J

การรับประกัน : ตัวเครื่องรับประกัน 1 ปี / คอมเพรสเซอร์ 10 ปี (Digital Inverter Compressor)
ขยายการรับประกัน 5 ปี ( เมื่อซื้อสินค้า 01 เม.ย. - 30 ก.ย. 62 และต้องลงทะเบียน) รายละเอียด <คลิ๊ก>

รายละเอียดทั่วไป

Capacity/ความจุ	Cooling Feature ระบบการทำความเย็น
Net Total(Liter)ความจุตู้ทั้งหมด (ลิตร)625 ℓ	Power Cool Functionฟังก์ชั่นเร่งทำความเย็นของช่องแช่เย็น : มี
Net for Freezer(Liter)ความจุตู้ช่องแช่แข็ง (ลิตร) 215 ℓ	Power Freeze Functionฟังก์ชั่นระบบเร่งทำความเย็นของช่องแช่แข็ง : มี
Net for Fridge(Liter)ความจุตู้ช่องแช่เย็น (ลิตร)410 ℓ	Cooling Type :Mono Coolingระบบทำความเย็นด้วยแผง Evap 1 แผง(ไม่ใช่ twin cooling)
Net Total(cu.ft) ความจุตู้ทั้งหมด (คิว)22.1 cu.ft	Refrigerator Feature : รายละอียดช่องแช่เย็น
Physical specification /ขนาดตู้	Number of Shelf (Total) 2 EA /มีชั้นวางในตู้ด้านแช่เย็น 2 ชั้น
กว้าง 912 mm สูง 1780 mm ลึก 716 mm	Number of Shelf (Silde Out)1 EA / มีชั้นวางแบบเลื่อนในช่องแช่เย็น 1 ชั้น
น้ำหนักตัวเครื่อง 112 kg	ประตู Flex Zone ปรับความเย็นได้ 4 แบบ (0/1/3℃, Fridge)
รายละเอียดอื่น	Wine Rack : Yes :มีชั้นวางขวดไวน์
Net Case Height without Hinge /ความสูงไม่รวมบานพับประตู (ความสูงเมื่อถอดประตู)1744 mm	Number of Door Pocket 5 EA /มีชั้นวางที่ประตูด้านแช่เย็น 5 ชั้น (นับรวมทั้ง 2 ประตู)
Net Depth without Door(mm)ความลึกเมื่อถอดประตู610 mm	Egg Container(Egg Tray)Yes / มีถาดใส่ไข่
Packing Width(mm)ความกว้างกล่องบรรจุ974 mm	Interior LED Light Yes LED /ด้านแช่เย็นมีหลอดไฟ LED ส่องสว่างตู้
Packing Height(mm)ความสุงกล่องบรรจุ1909 mm	Number of Vegetable&Fruit Drawer2 EA/มีลิ้นชักใส่ผักที่ด้านแช่เย็น 2 ลิ้นชัก
Packing Depth(mm)ความลึกกล่องบรรจุ776 mm	Freezer Feature : รายละเอียดช่องแช่แข็ง
Net Weight(kg)น้ำหนักเฉพาะตัวเครื่อง112 kg	Number of Shelf (Total)4 EA / มีชั้นวางในตู้ด้านแช่แข็ง 4 ชั้น
Packing Weight(kg) น้ำหนักเมื่อบรรจุในกล่อง 119 kg	Number of Door Pocket2 EA / มีชั้นวางที่ประตูด้านแช่แข็ง 2 ชั้น
20/40/40H (Container)18/36/36 รายละเอียดสำหรับการขนส่งในตู้ Container	IcemakerAuto Indoor I/M /มีระบบทำน้ำแข็งอัติโนมัติ
Performance : อื่น	Interior LED LightYesด้านแช่แข็งมีหลอดไฟ LED ส่องสว่างตู้
Noise Level 40 dBA :ระดับเสียงตอนทำงานที่ 40 dBA	Number of Drawer2 EA มีลิ้นชักใส่ของที่ด้านแช่แข็ง 2 ลิ้นชัก
Vacation Mode :Yesมีฟังก์ชั่นปิดการทำงานเย็น (Vavation mode)	Exterior Feature รายละเอียดภายนอก
Energy	Dispenser with Water Filter :ต่อแหล่งจ่ายน้ำผ่านท่อน้ำด้านนอก
Energy Grade 5 Grade :ประหยัดไฟเบอร์ 5	Display TypeInternal (Ice Blue)จอแสดงผลสีน้ำเงิน
Category	Door Handle Recessด้ามจับประตูแบบRecess ตรงขอบประตูแนบไปกับประตู
Refrigerator Type SBS :เป็นตู้เย็นแบบ Side By Side 3 ประตู	Color Gentle Black Mattสีเครื่องแบบโลหะดำ
General Feature: รายละเอียดทั่วไป	Dispenser TypeI&W Dispenserมีช่องจ่ายน้ำแข็ง น้ำดื่ม
Door Alarm : Yesมีเสียงแจ้งเตือนเมื่อลืมปิดประตู
Refrigerant R600aใช้น้ำยาทำความเย็นชนิด R600a
Cooling Coverm :Metal Cooling Ductช่องลมในตู้แบบโลหะช่วยเย็นดียิ่งขึ้น
Compressor Digital Inverter Compressorคอมเพรสเซอร์ Digital Inverter รับประกัน 10 ปี

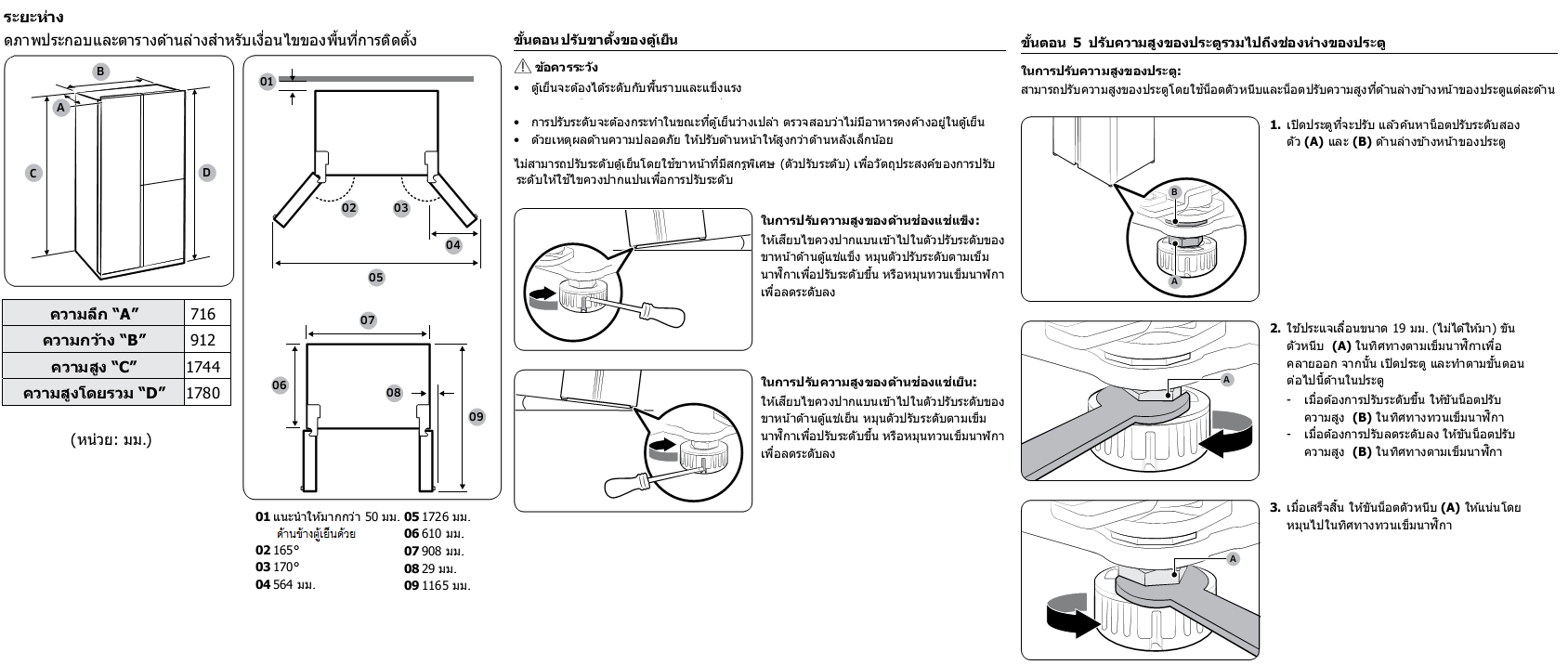

การติดตั้งตัวเครื่อง

-Filter กรองน้ำ HAFEX/EXP หรืออีก Part เป็น DA29-10105J สามารถหาซื้อตามร้านทั่วไป

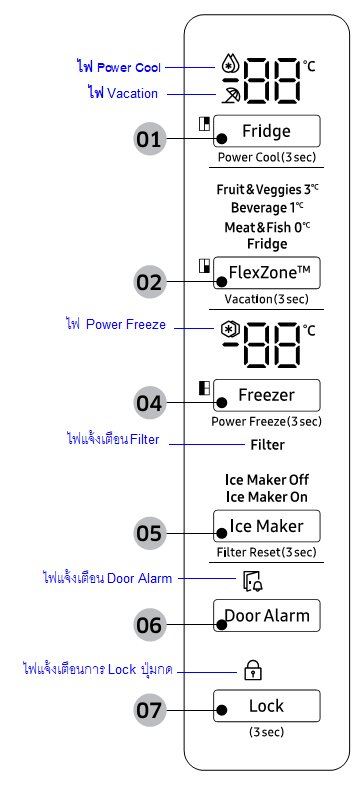

การใช้งานเครื่อง จะควบคุมผ่านแผงควบคุมโดยจะมี 2 ที่
แผงควบคุมหลัก อยู่ในประตูช่องแช่เย็น ด้านขวาของตัวเครื่อง ใกล้บานพับ ใช้ควบคุมการทำงานหลัก ยกเว้นการกดน้ำดื่ม

	01 Fridge/Power Cool (3 sec)	Fridge : ปรับอุณหภูมิช่องแช่เย็นประตูขวาบน โดยทำการกดและปล่อยที่ละครั้งเพื่อปรับอุณหภูมิทีละ 1 องศาโดยปรับได้ตั้งแต่ 1°C (เย็นสุด) ถึง 7°C (เย็นน้อยสุด) วนไป อนึ่ง เมื่อปรับแล้ว เครื่องจะแสดงค่าอุณหภูมิเดิมก่อน และจะค่อยเปลี่ยนไปตามค่าที่ตั้งจนถึงค่าที่ตั้งไว้
	01 Fridge/Power Cool (3 sec)	Power Cool (3 sec):โหมดเย็นรวดเร็ว โดยกดปุ่มนี้ค้างไว้เป็นเวลา 3 วินาทีเพื่อเปิดโหมด ไฟ Power cool รูปหยดน้ำจะติดสว่าง และช่องแช่เย็นจะเพิ่มความเร็วในการทำความเย็น เหมือนโหมด Turbo เพื่อให้ตู้เย็นได้ระดับอุณหภูมิที่ตั้งไว้เร็วยิ่งขึ้น เมื่อได้ความเย็นที่ต้องการก็จะหยุดทำงาน ไฟ Power cool รูปหยดน้ำจะดับ และเครื่องจะกลับไปทำงานตามปกติที่ตั้งก่อนหน้านี้
	02 Flex Zone /Vacation (3 sec)	Flex Zone : ใช้ปรับประตูขวาล่าง โดยปรับความเย็นได้ 4 ระดับ ตามต้องการ โดยกดและปล่อยที่ละครั้งเพื่อเลือกโหมดดังนี้ - Fruit & Veggies 3°C : สำหรับแช่ผัก ผลไม้ที่ 3°C - Beverage 1°C : สำหรับแช่เครื่องดื่มที่ 1°C - Meat & Fish 0°C : สำหรับแช่เนื้อสัตว์กับปลาที่ 0°C (เป็นการแช่แข็งอย่างอ่อน เก็บได้แค่ชั่วคราว) - Fridge : ทำช่อง Flex zone ให้อุณหภูมิเท่าช่องแช่เย็นข้างบน
	02 Flex Zone /Vacation (3 sec)	Vacation (3 sec) หรือโหมดวันหยุด จะเป็นการปิดการทำงานของช่องแช่เย็นด้านขวา ทั้ง 2 ประตู ใช้สำหรับเมื่อต้องการปิดการทำงานช่องแช่เย็นหากไม่ได้ใช้ โดยให้เอาของออกให้หมดก่อนเปิดโหมดนี้ • เมื่อต้องการเปิดใช้งานโหมด Vacation ให้กดปุ่มนี้ค้างไว้เป็นเวลา 3 วินาทีไฟ Vacation จะติดสว่างในขณะที่จอแสดงผลอุณหภูมิตู้เย็นด้าน Fridge จะดับ อุณหภูมิตู้เย็นช่องแช่เย็นจะถูกควบคุมไว้ที่ประมาณ 17°C.เพื่อป้องกันการเกิดกลิ่นอับ • เมื่อต้องการยกเลิกโหมด Vacation ให้กดปุ่มนี้ค้างไว้เป็นเวลา 3 วินาที ไฟ Vacationจะดับลงไป และจอแสดงผลอุณหภูมิตู้เย็นด้าน Fridge จะกลับมาติดตามค่าเดิมที่ตั้งไว้ล่าสุด
	03 Freezer/Power Freeze (3 sec)	Freezer :ปรับอุณหภูมิช่องแช่แข็งประตูซ้ายโดยทำการกดและปล่อยที่ละครั้งเพื่อปรับอุณหภูมิลงทีละ 1 องศาโดยปรับได้ตั้งแต่ -23°C (เย็นสุด) ถึง - 15°C (เย็นน้อยสุด) วนไป อนึ่ง เมื่อปรับแล้ว เครื่องจะแสดงค่าอุณหภูมิเดิมก่อน และจะค่อยเปลี่ยนไปตามค่าที่ตั้งจนถึงค่าที่ตั้งไว้
	03 Freezer/Power Freeze (3 sec)	Power Freeze (3 sec) : โหมดเย็นรวดเร็ว โดยกดนี้ค้างไว้เป็นเวลา 3 วินาทีเพื่อเปิดโหมด ไฟ Power Freezer รูปเกร็ดน้ำแข็งจะติดสว่าง และช่องแช่แข็งจะเพิ่มความเร็วในการทำความเย็น เหมือนโหมด Turbo เพื่อให้ตู้เย็นได้ระดับอุณหภูมิที่ตั้งไว้เร็วยิ่งขึ้น เมื่อได้ความเย็นที่ต้องการก็จะหยุดทำงาน ไฟ Power Freezer รูปเกร็ดน้ำแข็งจะดับ และเครื่องจะกลับไปทำงานตามปกติที่ตั้งก่อนหน้านี้
	04 Ice Maker/Filter Reset (3 sec)	Ice Maker เปิดเครื่องทำน้ำแข็ง Ice Maker On หรือปิดเครื่องทำน้ำแข็ง โดยทำการกดและปล่อยทีละครั้ง • เมื่อเครื่องทำน้ำแข็งถูกเปิดทำงาน ไฟ Ice Maker On จะติดสว่าง การทำน้ำแข็งจะทำงานมาเก็บลงในถังเพื่อพร้อมจ่ายเมื่อมีการกดก้านทำน้ำแข็ง • เมื่อเครื่องทำน้ำแข็งถูกปิดทำงาน ไฟ Ice Maker Off จะติดสว่าง การทำน้ำแข็งจะไม่มีทำงาน ข้อควรระวัง ขณะที่ครื่องทำน้ำแข็งถูกปิดทำงาน หากมีการกดก้านควบคุมเครื่องจ่ายน้ำแข็งนานกว่า 5 วินาทีจะเป็นการเปิดเครื่องทำน้ำแข็งโดยอัตโนมัติ
	04 Ice Maker/Filter Reset (3 sec)	Filter Reset (3 sec) : แจ้งเตือน Filter หลังจากการใช้งานประมาณ 6 เดือน (หรือน้ำประมาณ 300 แกลลอน) ไฟ Filter แจ้งสถานะตัวกรองจะติดสว่างสีแดงเพื่อเตือนท่านว่าจำเป็นต้องเปลี่ยนตัวกรองแล้ว และไฟแจ้งสถานะตัวกรองติดกะพริบเป็นเวลาหลายวินาทีเมื่อท่านเปิดประตูตู้เย็น นั่นคือการแจ้งเตือนท่านว่าจำเป็นต้องเปลี่ยนตัวกรองแล้ว ถ้าเกิดกรณี ดังกล่าวให้เปลี่ยนตัวกรอง แล้วกดปุ่มนี้ค้างไว้เป็นเวลา 3 วินาทีไฟแจ้งสถานะตัวกรองจะถูกรีเซ็ต และไฟแจ้งสถานะตัวกรองจะดับอัตโนมัติ
	05 Door Alarm	ท่านสามารถตั้งการเตือนถ้าประตูถูกเปิดค้างไว้นานกว่า 2 นาที สัญญาณเตือนจะดังขึ้นพร้อมกับไฟแจ้งสถานะการเตือนติดกะพริบ ระบบการเตือนถูกเปิดทำงานแล้วตามค่าเริ่มต้นจากโรงงาน เมื่อต้องการปิดใช้งานการเตือน ให้กดปุ่ม Door Alarm เมื่อต้องการเปิดใช้งานให้กดปุุม Door Alarm อีกครั้ง อนึ่ง ถ้าประตูถูกเปิดค้างไว้นานกว่า 5 นาที ไฟส่องสว่างภายใน(ในช่องแช่เย็นและช่องแช่แข็ง) จะติดกะพริบเป็นเวลา 10 วินาที จากนั้นติดสว่างวนทุกนาที เป็นเวลา 5 นาที การเตือนนี้เป็นการแจ้งให้ผู้ใช้ ที่มีความบกพร่องทางการได้ยินทราบ ว่าประตูถูกเปิดไว้และตู้เย็นไม่ได้มีปัญหาใดๆ
	6. Lock (3 sec)	เป็นปุ่มล็อกเพื่อป้องกันไม่ให้มีการเปลี่ยนแปลงการตั้งค่าโดยไม่ตั้งใจ โดยให้กดปุ่ม Lock ค้างไว้เป็นเวลา 3 วินาทีไฟแจ้งสถานะการล็อกรูปแม่กุญแจจะติดสว่าง ไฟแจ้งสถานะการล็อกรูปแม่กุญแจจะติดสว่าง และแผงหลักจะถูกปิดทำงาน * เมื่อเปิดทำงานการล็อก ไฟแจ้งสถานะจะติดกะพริบถ้าท่านกดปุ่มใดๆ บนแผงหลัก * ถ้าท่านกดค้างที่ปุ่มอีกครั้งนานกว่า3วินาที การล็อกจะถูกปิดทำงาน อย่างไรก็ตาม การล็อกจะถูกเปิดทำงานใหม่ถ้าไม่ได้กดปุ่มใดๆภายใน 1 นาที หมายเหตุ: การล็อกบนแผงหลักไม่มีผลกระทบต่อเครื่องจ่ายน้ำ เครื่องจ่ายน้ำทำงานอย่างอิสระ รวมถึงก้านควบคุมเครื่องจ่ายน้ำด้วย

แผงควบคุมการจ่ายน้ำดื่ม/น้ำแข็ง ใช้ควบคุมเฉพาะ การจ่ายน้ำแข็งและน้ำดื่ม อยู่ทีประตูด้านซ้าย

	01 Water/Lock (3 sec) น้ำ /ล็อกแผงจ่าย (3 วินาที)	Water: กดน้ำ เมื่อต้องการจ่ายน้ำเย็น ให้กดและปล่อย ที่ปุ่ม Water ไฟแจ้งสถานะ Water จะติดสว่าง ตอนนี้ ท่านจะสามารถกดน้ำได้โดยเมื่อกดคันโยกค้างไว้ เครื่องจะปล่อยน้ำออกมาเป็นเวลา 1 นาที และจะตัดหากต้องการกดต่อ ให้ยกแก้วออกและกดอีกครั้ง
	01 Water/Lock (3 sec) น้ำ /ล็อกแผงจ่าย (3 วินาที)	Lock (3 sec)ล็อกแผงจ่าย ใช้สำหรับล๊อดการทำงานของที่จ่ายน้ำ/น้ำแข็ง โดยากต้องการล๊อค - หากต้องการล๊อค ให้ไฟรูปกุญแจล๊อคติดค้าง เพื่อล๊อคการทำงานของชุดที่จ่ายน้ำ/น้ำแข็งไม่ให้ทำงาน - หากต้องการปลดล๊อค กดปุ่ม Water ค้างไว้ 3 วินาที ให้ไฟรูปกุญแจล๊อคดับ เพื่อเปิดการทำงานของชุดที่จ่ายน้ำ/น้ำแข็งให้ทำงานได้ หมายเหตุ: เมื่อเปิดการล๊อคที่จ่ายน้ำ/น้ำแข็งไว้ เวลากดคันโยก ไฟตัว Lock จะกระพริบ
	02 Cubed Ice น้ำแข็งก้อน	เมื่อต้องการจ่ายน้ำแข็งก้อน ให้กดและปล่อยที่ปุ่ม Cubed Ice ไฟดวงนี้จะติด น้ำแข็งจะถูกจ่ายออกมาโดยไม่มีการบดให้แตก (ออกมาเป็นรูปครึ่งวงรีตามแบบของพิมพ์น้ำแข็ง)
	03 Crushed Ice น้ำแข็งบด	เมื่อต้องการจ่ายน้ำแข็งบด ให้กดและปล่อยที่ปุ่ม Crushed Ice ไฟดวงนี้จะติด น้ำแข็งจะถูกจ่ายออกมาโดยมีการบดให้แตก (ออกมาเป็นก่อนเล็กลง)

สำหรับการกดน้ำ / น้ำแข็ง มีขั้นตอนดังนี้
1. ให้แน่ใจว่า ชุดกดน้ำไม่โดน Lock โดยที่ชุดกดน้ำ / น้ำแข็งต้องไม่มีรูปกุญแจติด หากมีไฟรูปกุญแจติด ให้ปลดล๊อคก่อน โดยกดปุ่ม Water ค้างไว้ 3 วินาที ให้ไฟรูปกุญแจล๊อคดับ
2. กดน้ำโดยกดและปล่อย ปุ่ม Water ให้ไฟติดตรงนี้ และเอาแก้วดันคันโยก น้ำจะไหลออกมา โดยต่อเนื่อง 1 นาที อนึ่ง น้ำชุดแรกอาจไม่เย็นจัด เพราะเป็นน้ำที่ค้างท่อส่งที่อยุ่นอกแท๊งค์เก็บน้ำในเครื่อง
3. จากนั้น หากต้องการกดน้ำแข็ง ให้กดและปล่อยปุ่ม Cubed Ice (น้ำแข็งก้อน) หรือ Crushed Ice (น้ำแข็งบด) ให้ไฟติดและเอาแก้วดันคันโยกให้น้ำแข็งลงมา

การแก้ปัญหาทั่วไป
